технические характеристики
Производитель
DKC (ДКС)
Номин. напряжение
800 В
Код
ZHVP300GR
Способ монтажа
DIN-рейка (с Ω-профилем) 15 мм
Тип изделия

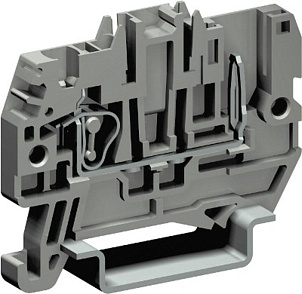

Клеммный блок многоуровневый
Длина
50 мм
Поперечн. сечение подключ. однопроволочного (жесткого) провода
0.2...4 мм²
Поперечн. сечение подключ. многопроволочного (гибкого) провода
0.2...1.5 мм²
Ширина/размер ячейки
5.2 мм
Номин. ток In
24 А
Поперечн. сечение подключ. тонкопроволочного провода без наконечника
0.2...2.5 мм²
Поперечн. сечение подключ. тонкопроволочного провода с наконечником
0.5...1.5 мм²
Высота (на мин. возможной высоте установки)
41 мм
Позиция соединения
Сверху
Серия
Quadro
Номин. ток In, A
24
Поперечн. сечение подключ. тонкопроволочного провода без наконечника, mm²
2.5...2.5
Количество потенциалов
1
Основной цвет
Серый
Требуется торцевая пластина
Да
Тип электрич. соединения 1
Разъемное (штепсельное) соединение
Тип электрич. соединения 2
Соединение с пружинным зажимом
Позиция соединения
Сверху
Поперечн. сечение подключ. тонкопроволочного провода с наконечником, mm²
1.5...1.5
Поперечн. сечение подключ. однопроволочного (жесткого) провода, mm²
2.5...2.5
Поперечн. сечение подключ. многопроволочного (гибкого) провода, mm²
2.5...2.5
Номин. напряжение, V
800
Материал изоляции корпуса
Термопласт
Рабочая температура, °C
-40...80
Класс воспламеняемости изоляц. материала согл. UL94
V0
Ширина/размер ячейки, mm
5,2
Высота (на мин. возможной высоте установки), mm
41
Длина, mm
50
